Программа "Eldvig"

(текущая версия 3.95, дата выхода 03.04.2024 г.)

Программа Eldvig предназначена для расчета:
- обмоток трехфазных асинхронных электродвигателей мощностью от 1 до 100 кВт и свыше;
- обмоток фазных роторов;
- обмоток якорей коллекторных машин (электродвигателей и генераторов) постоянного тока мощностью до 10 кВт;
- обмоток якорей и обмоток возбуждения микродвигателей постоянного и переменного тока мощностью до 1 кВт; - обмоток втягивающих катушек реле, пускателей, контакторов и т. п.
- В программе Eldvig можно проверить правильность расчета существующей обмотки трехфазного асинхронного электродвигателя;
- В программе Eldvig можно смоделировать работу трехфазного асинхронного электродвигателя под различной, изменяемой Пользователем, нагрузкой с определением основных параметров - к.п.д., cos(f), sin(f), полной, активной и реактивной мощности и т.п.;
- В программе Eldvig можно составить смету на материалы на ремонт асинхронных электродвигателей - с короткозамкнутым и с фазным ротором, а также синхронных электродвигателей- с ротором на постоянных магнитах или на электромагнитах.

Это только часть возможностей программы Eldvig. Более подробно все возможности программы - смотрите EldvigFeatuгes.pdf.

Расчет трехфазных асинхронных электродвигателей с короткозамкнутым ротором производится на основании методики (со значительными изменениями), изложенной в книге Г. К. Жерве "Как рассчитать обмотку статора асинхронного двигателя", Государственное энергетическое издательство, Москва-Ленинград, 1960 год., а также с использованием другой литературы.

Программа написана на языке программирования Java и является кроссплатформенной - может работать в операционных системах Windows и Linux.

Для нормальной работы программы Eldvig, на Вашем компьютере должно быть установлено программное обеспечение Java 8 (или версии до Java 19 и выше).

а) Либо от Oracle - Java SE JDK версии 8 (оно же JDK 1.8).
Загрузить и установить программное обеспечение Java Oracle для 32- и 64-разрядных машин с Windows и Linux можно отсюда: - http://www.oracle.com/technetwork/java/javase/downloads/index.html.

б) Либо полностью свободное программное обеспечение OpenJDK 8 (оно же Open JDK 1.8) - в случае, если Вас чем-то не устраивает Лицензионное Соглашение от Oracle.
Загрузить и установить программное обеспечение OpenJDK 8 (Zulu) от компании Azul Systems для 64-битных машин с Windows можно отсюда - https://yadi.sk/d/S6dlf3AECY79Qg или со страницы загрузки компании Azul Systems - https://www.azul.com/downloads/zulu.

OpenJDK для 32- и 64- разрядных машин с Linux можно скачать отсюда - http://openjdk.java.net, или установить из репозиториев.

Что может программа "Eldvig" смотрите файл - EldvigFeatuгes.pdf.

Как купить программу "Eldvig" смотрите файл - InstallHelpEldvig.pdf.

Чтобы подробно ознакомиться с программой смотрите файл - EldvigHelp.pdf.

Посмотреть обучающие видеоролики по работе с программой Eldvig - Смотреть видеоролики

Посмотреть ответы на часто задаваемые вопросы по работе с программой Eldvig - Смотреть ответы.

Скачать установочный архив программы Eldvig (Демо-версия) - InstallEldvig.zip или Здесь.

Для установки программы:
1. Скачайте и установите JAVA JDK 8 или более поздних версий - до 19 включительно;
2. Скачайте архив InstallEldvig.zip по ссылкам приведенным выше;
3. Распакуйте архив InstallEldvig.zip;
4. Зайдите в папку InstallEldvig и запустите в ней на выполнение файл InstallEldvig.jar.
5. Внимательно следуйте инструкциям при установке программы;
6. После установки папки InstallEldvig.zip и InstallEldvig можно удалить.

По всем вопросам, в том числе и по приобретению программы, обращайтесь на электронную почту inbalt@mail.ru.

Мы будем весьма благодарны за Ваши замечания и предложения по программе Eldvig.
Прислать их можно на электронную почту inbalt@mail.ru или eldvig39@mail.ru.

Ниже показаны некоторые (но далеко не все!) формы и отчеты программы Eldvig.
Более подробно - смотрите обучающие видеоролики Смотреть видеоролики
или читайте Руководство Пользователя - (очень подробное описание всего) - Читать Руководство Пользователя.

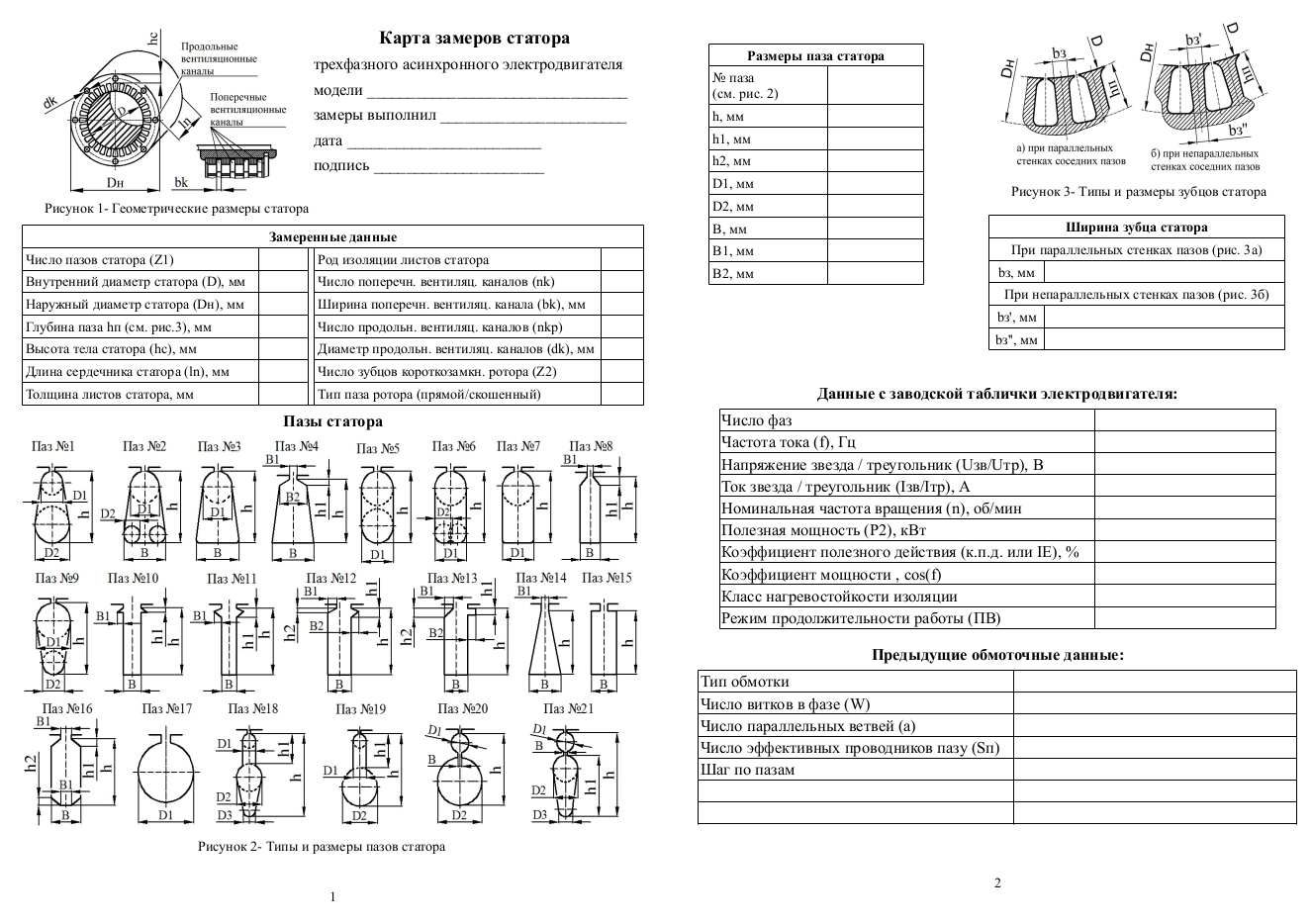

Рисунок 1 - Перед расчетами распечатываем и заполняем Карту замеров статора.

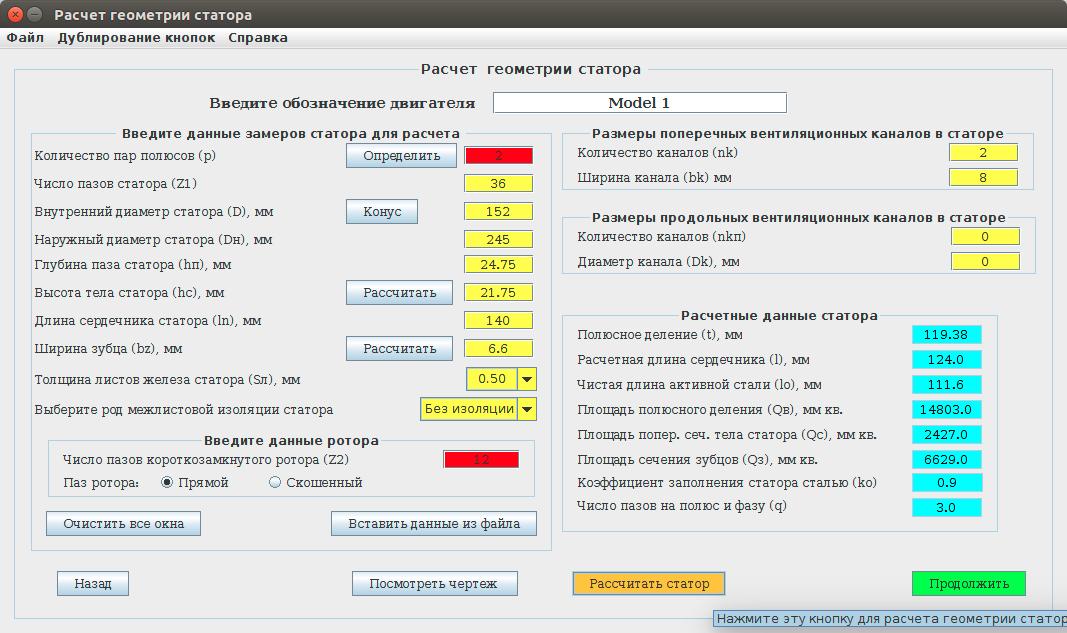

Рисунок 2 - Расчет геометрии статора.

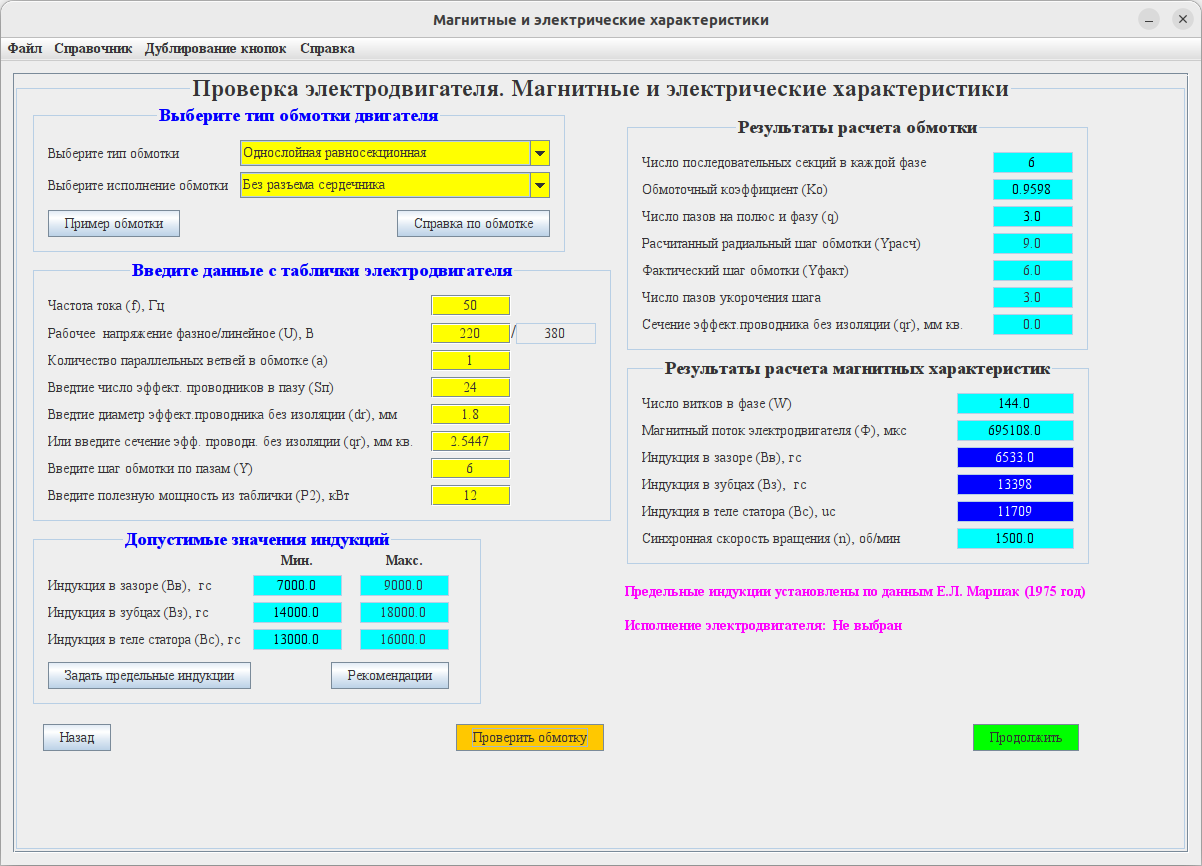

Рисунок 3 - Расчет магнитных и электрических характеристик.

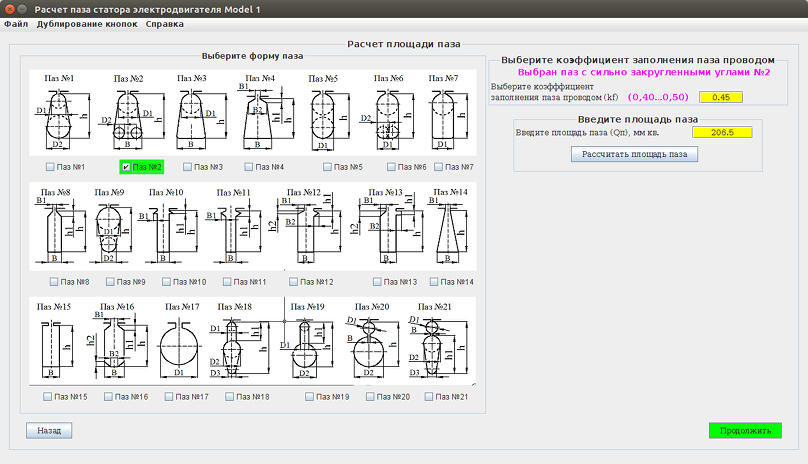

Рисунок 4 - Выбор типа паза и расчет площади паза.

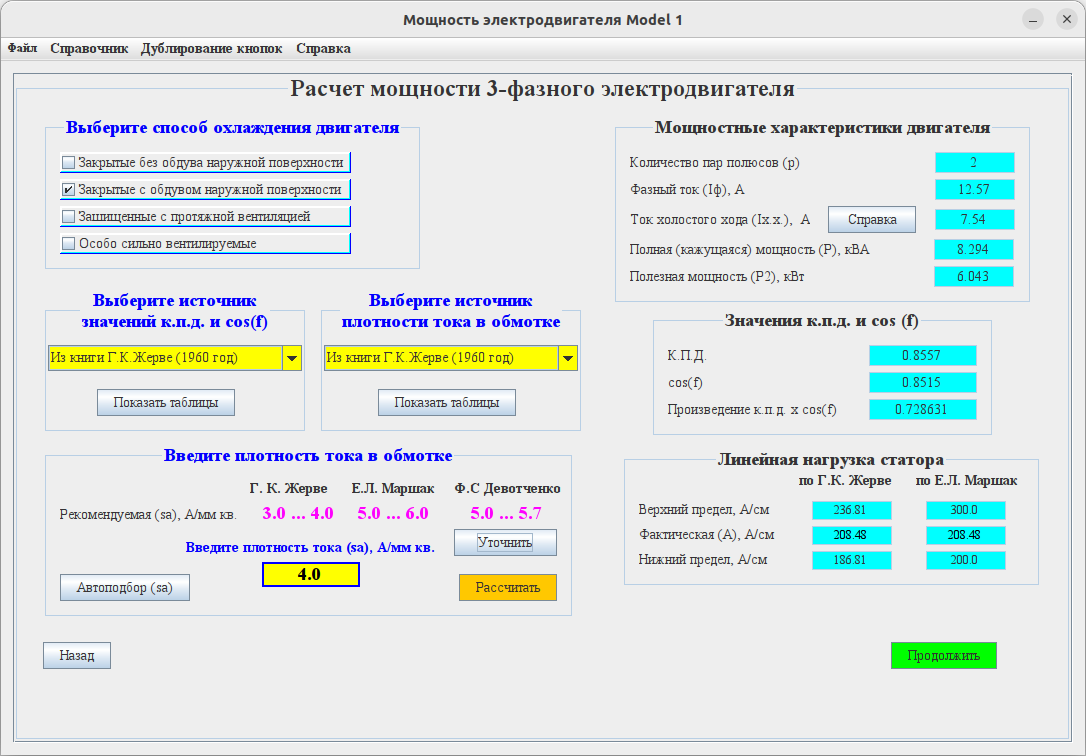

Рисунок 5- Расчет мощности электродвигателя.

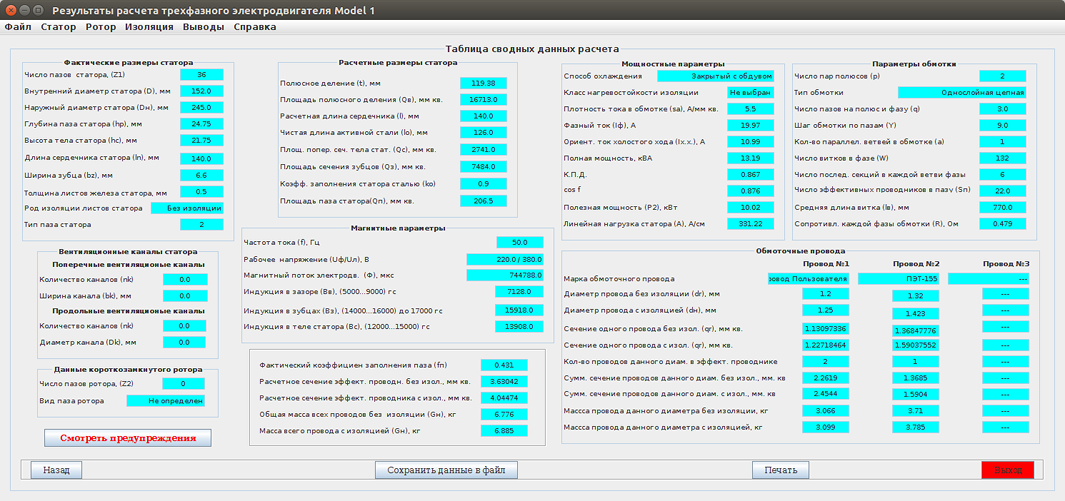

Рисунок 6 - Сводные данные результатов расчета обмотки статора.

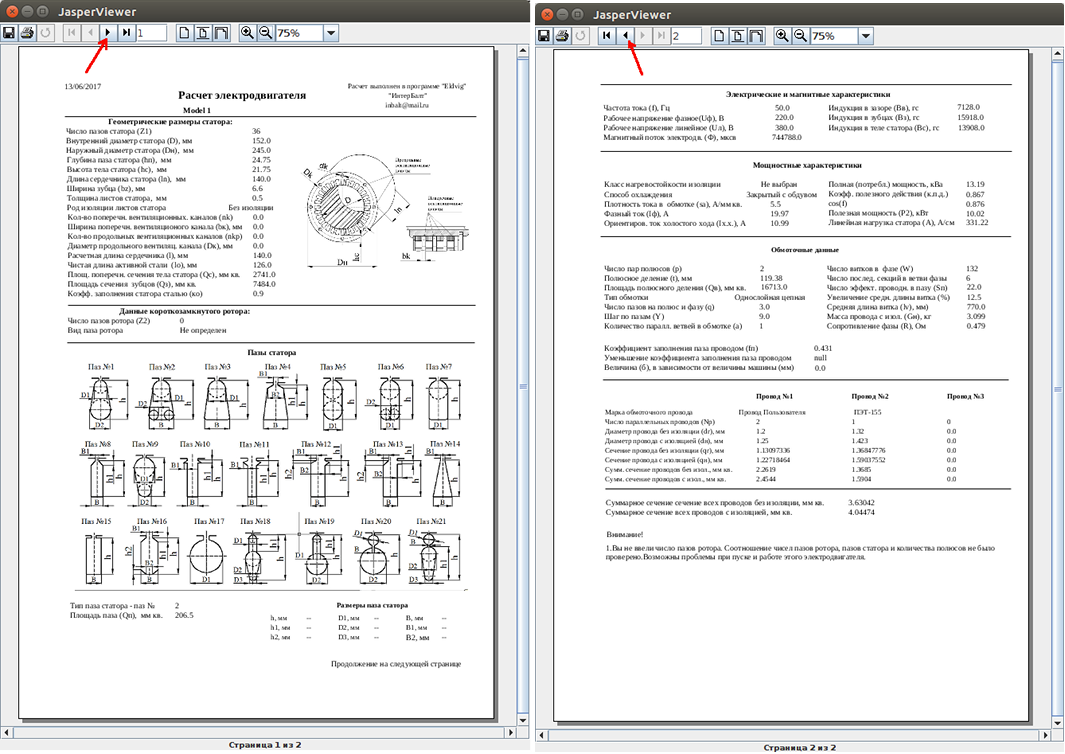

Рисунок 7 - Отчет по результатам расчета можно распечатать и сохранить в формате .pdf.

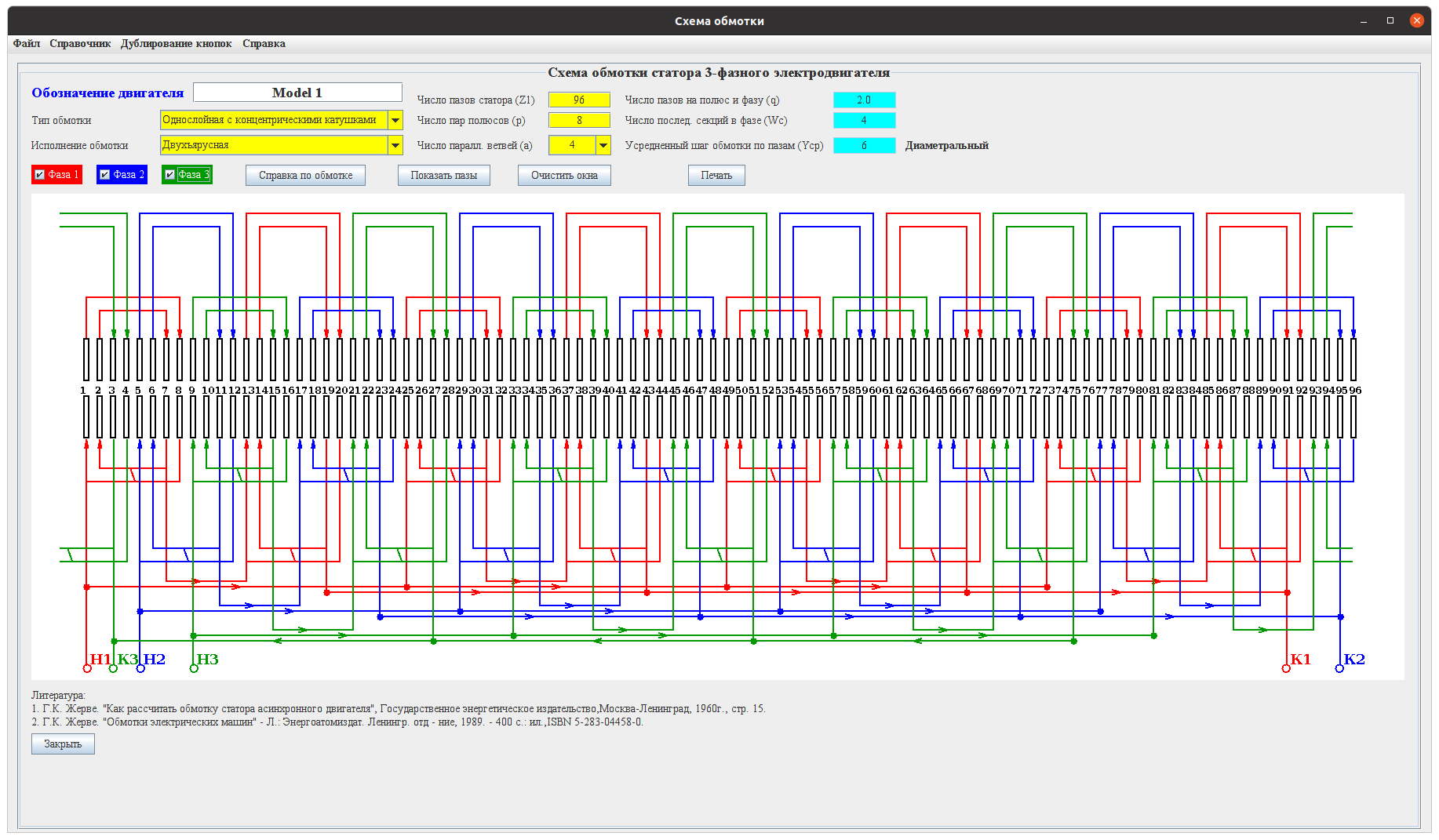

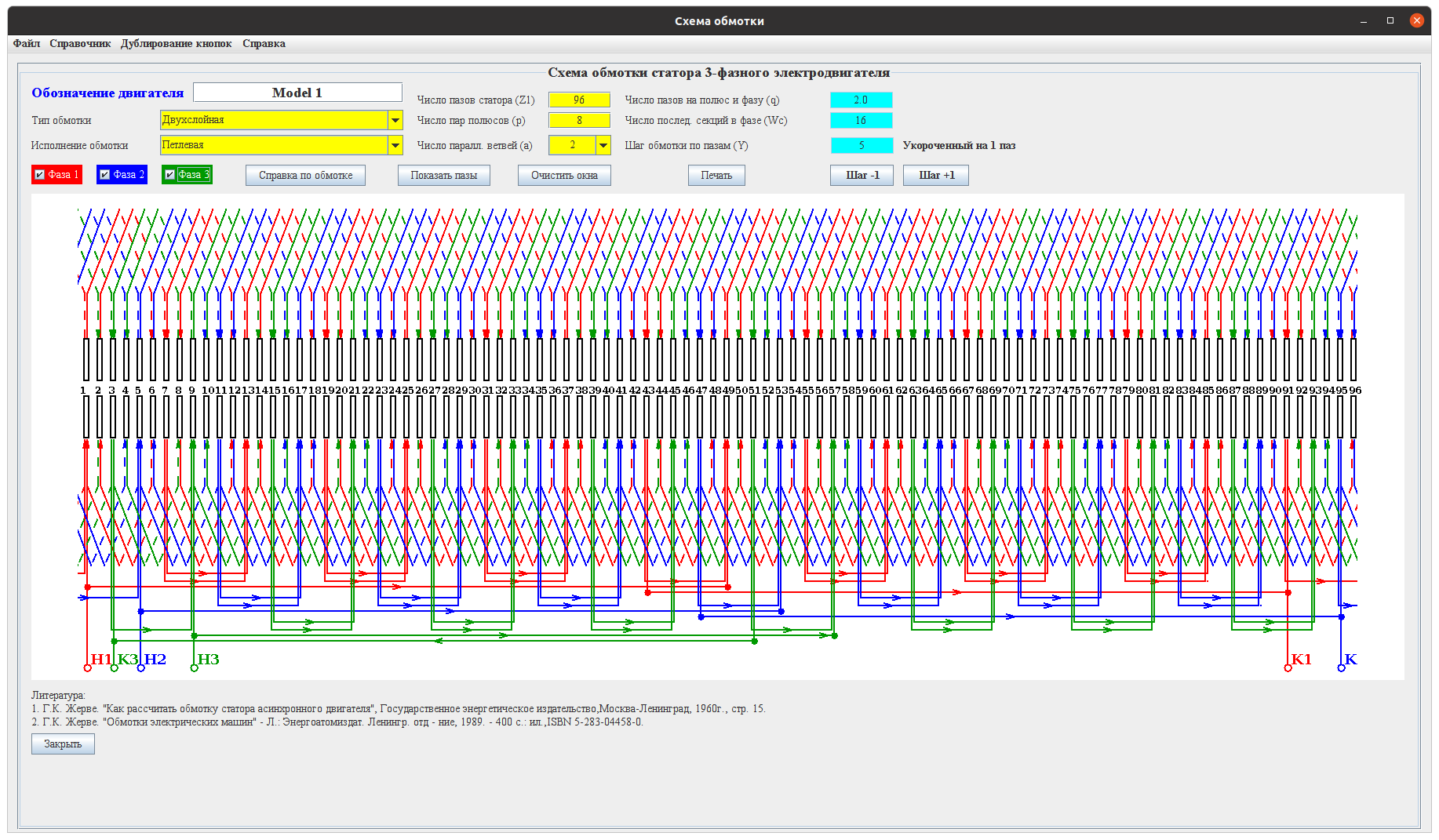

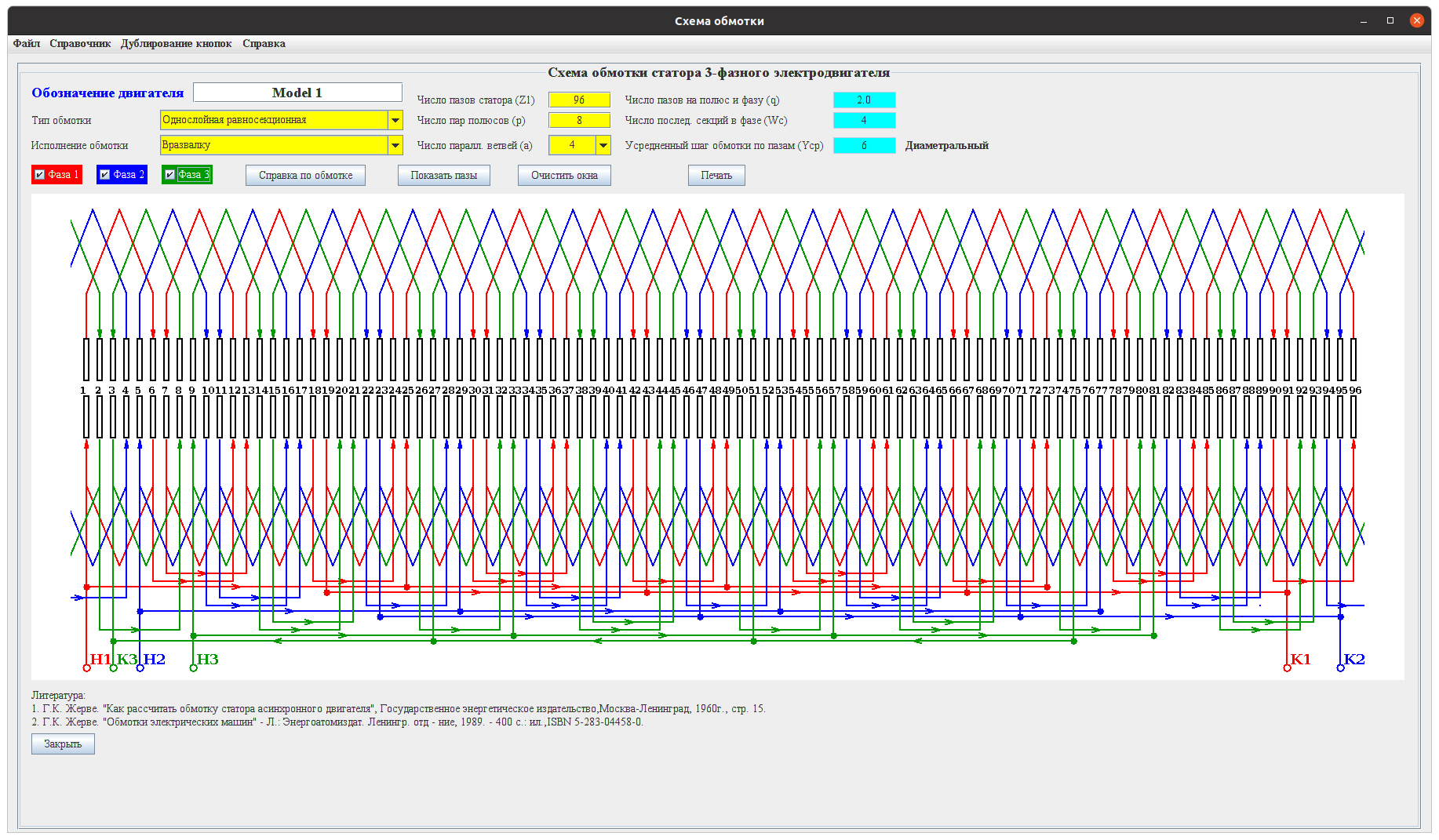

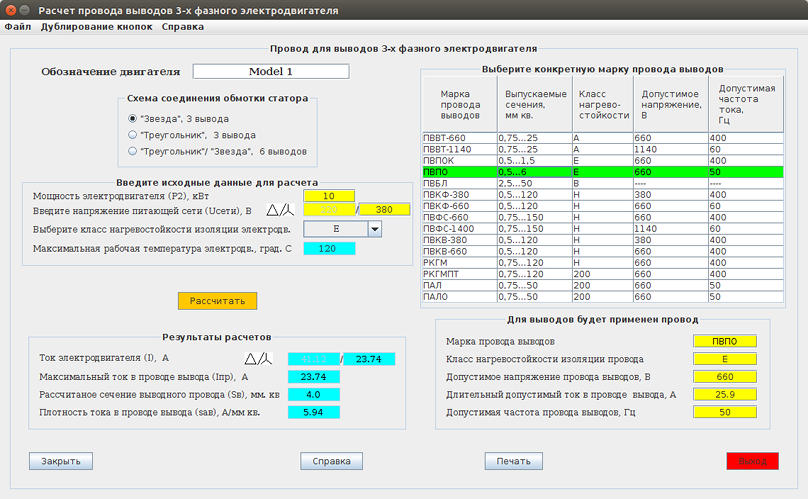

Рисунок 11 - Расчет провода выводов.

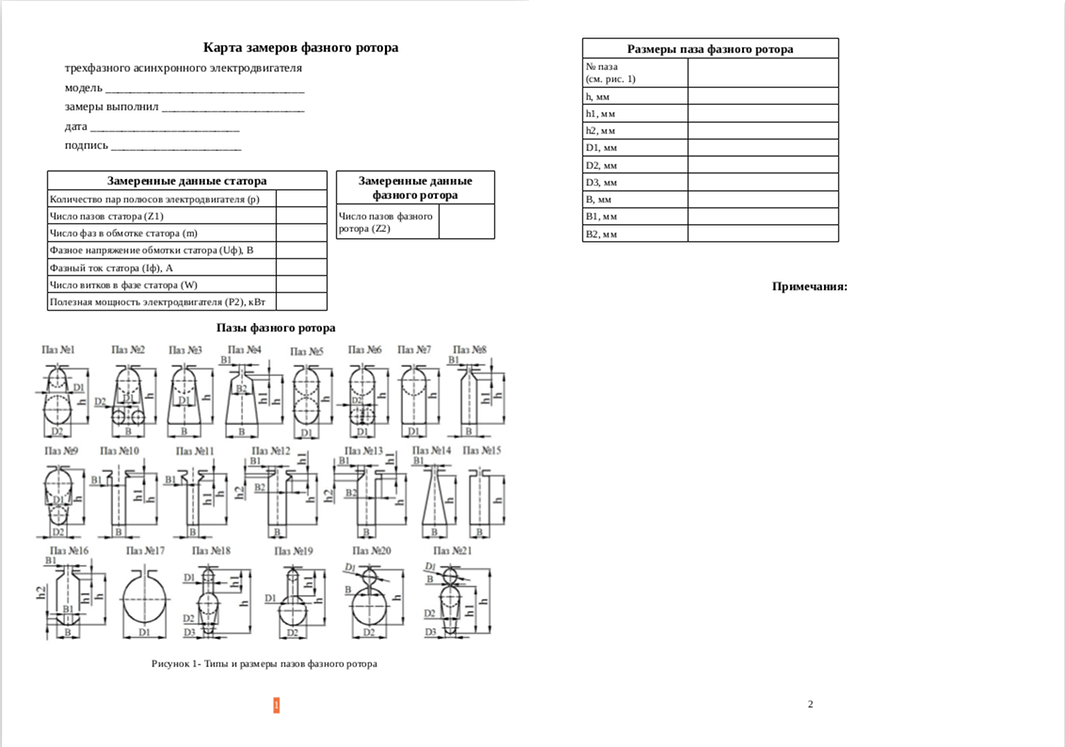

Рисунок 12 - Карта замеров фазного ротора.

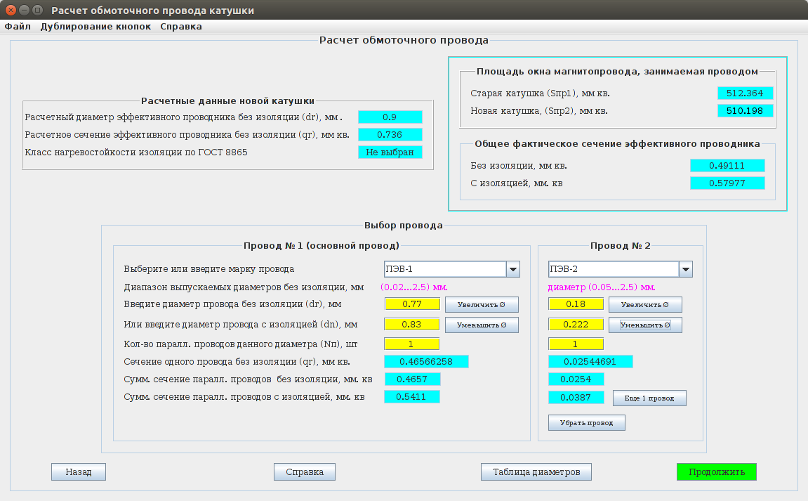

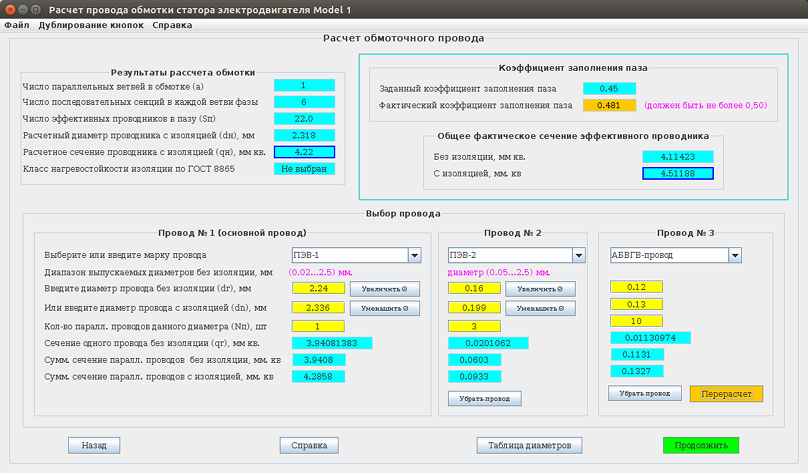

Рисунок 13 - Выбор обмоточного провода при расчете обмоток статора и фазного ротора.

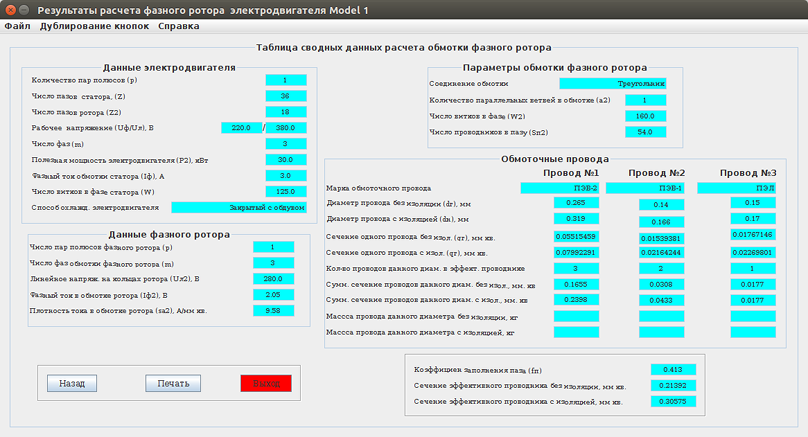

Рисунок 14 - Сводные данные расчета обмотки фазного ротора.

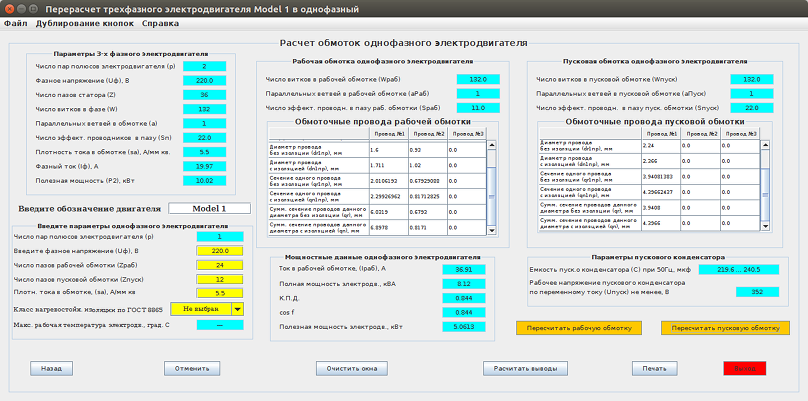

Рисунок 15 - Расчет обмоток однофазного электродвигателя.

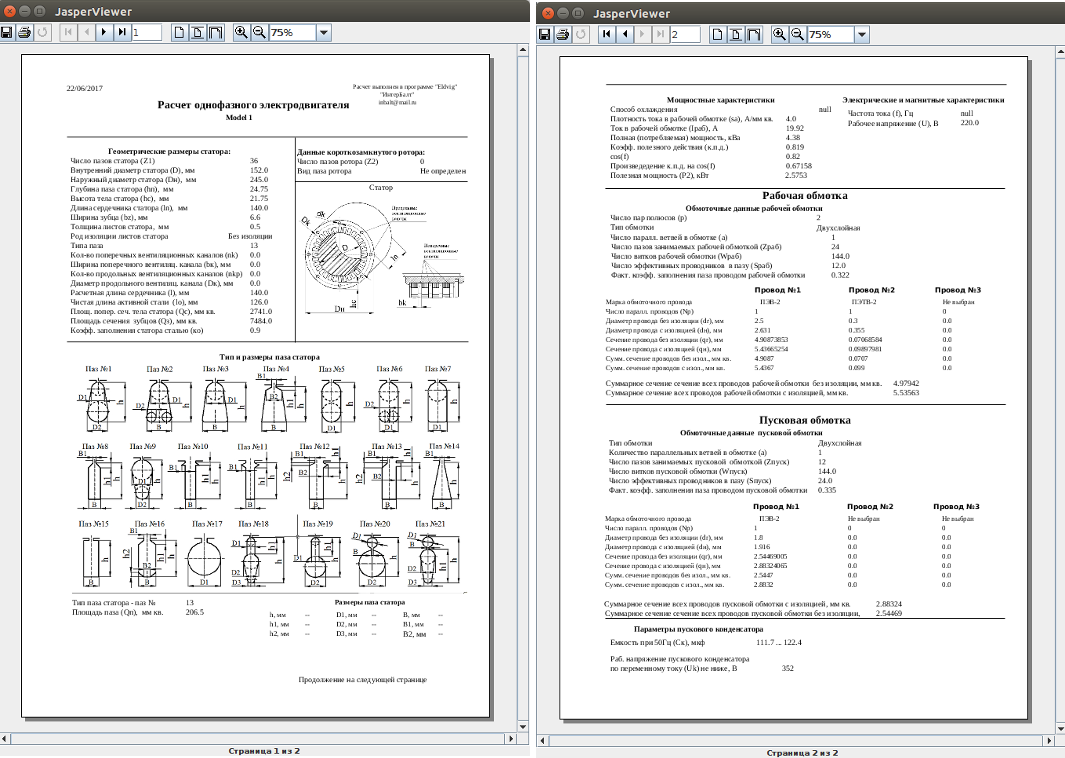

Рисунок 16 - Отчет по расчету однофазного электродвигателя.

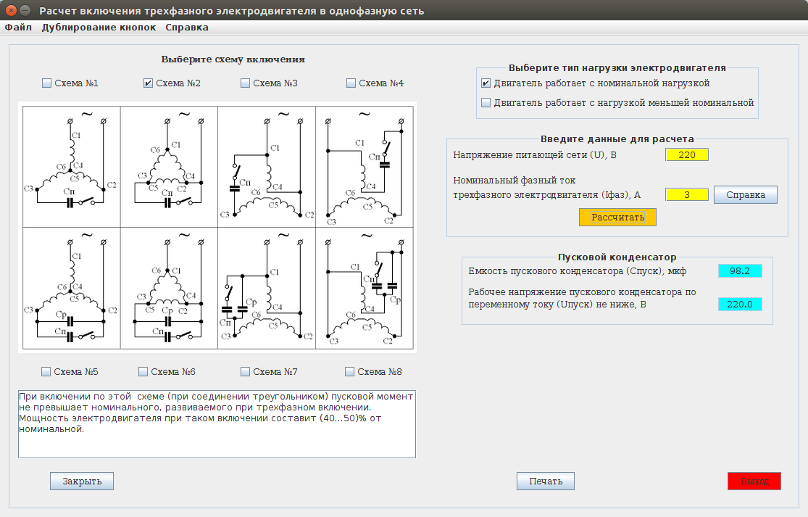

Рисунок 17 - Расчет включения трехфазного электродвигателя в однофазную сеть.

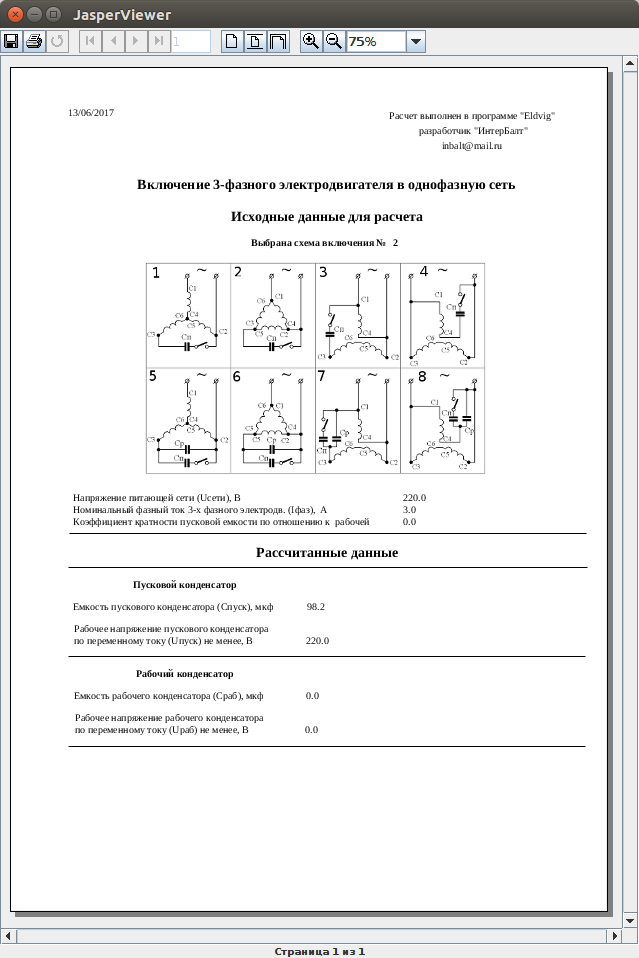

Рисунок 18 - Отчет по включению 3-х фазного электродвигателя в однофазную сеть.

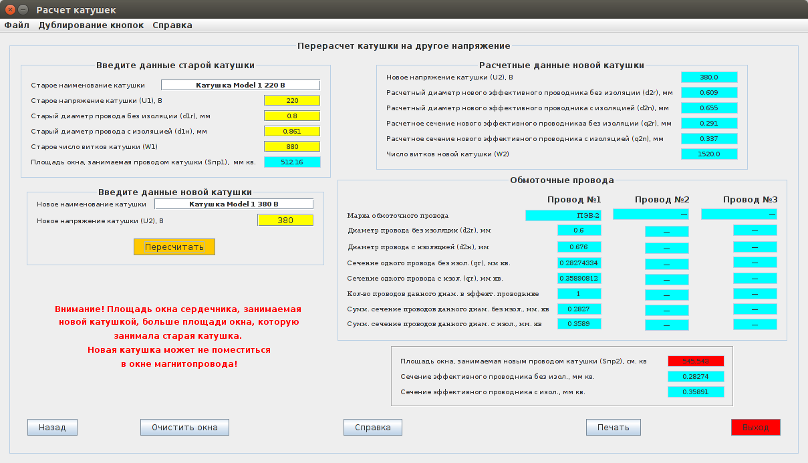

Рисунок 19 - Перерасчет катушки на другое напряжение.






Рисунок 20 - Перерасчет катушки на другую продолжительность включения.

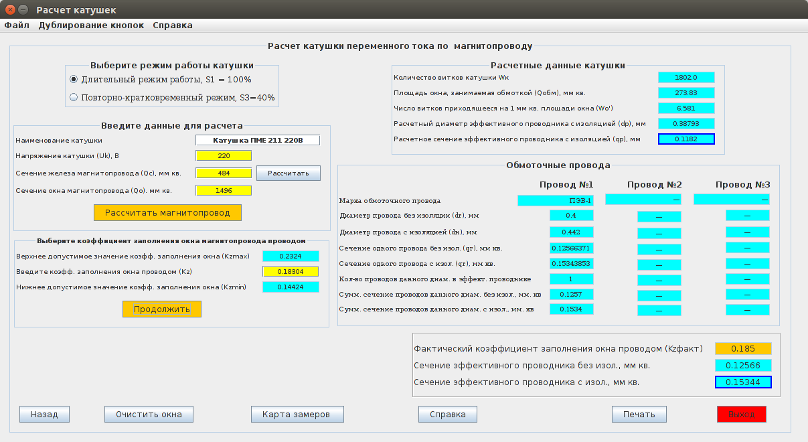

Рисунок 21 - Расчет катушки переменного тока по магнитопроводу.

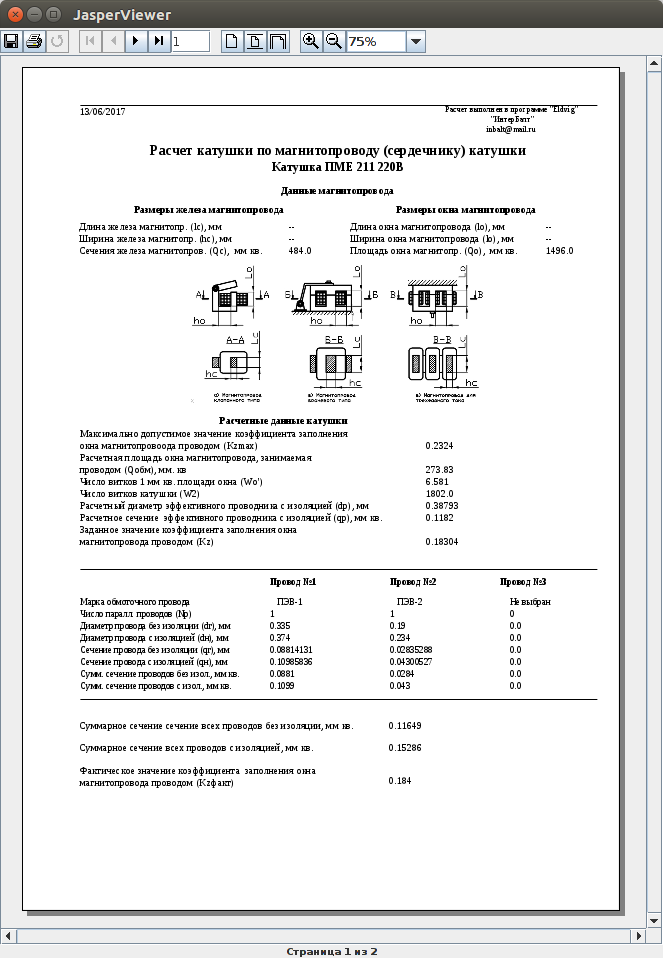

Рисунок 22 - Отчет по расчету катушки переменного тока по магнитопроводу

Ваши замечания, предложения и пожелания по программе Eldvig присылайте на электронную почту inbalt@mail.ru или eldvig39@mail.ru.
